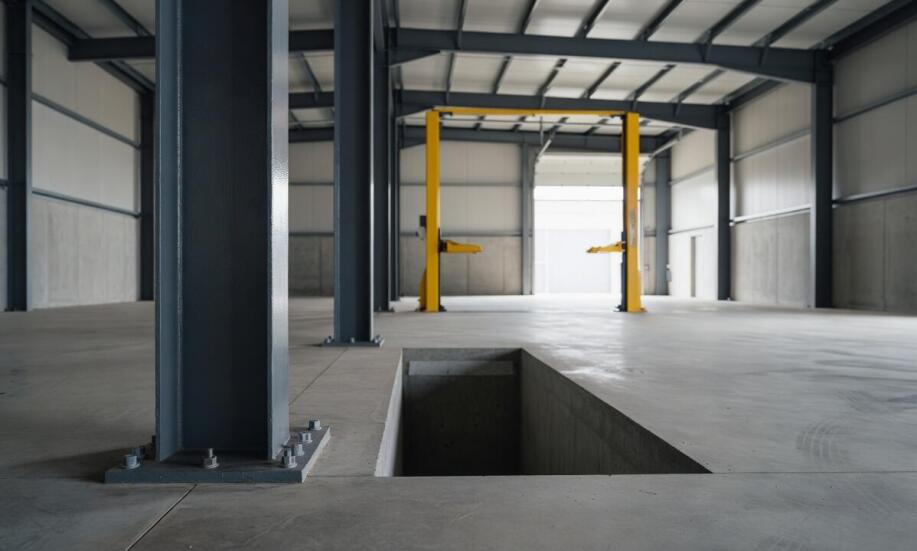

Hala stalowa pod usługi motoryzacyjne — jak układ podnośników i kanałów determinuje założenia konstrukcyjne budynku

Projektowanie obiektu motoryzacyjnego w technologii stalowej zaczyna się od analizy specyfiki pracy, a nie od wyboru bryły zewnętrznej. Układ podnośników, kanałów diagnostycznych oraz stref serwisowych wyznacza rozstaw ram, grubość płyty fundamentowej i przekroje profili nośnych. Konstrukcja musi bezpośrednio odpowiadać na specyfikację planowanego wyposażenia, zanim powstanie jakakolwiek wizualizacja elewacji. Parametry ciężkiego sprzętu naprawczego dyktują układ szkieletu całego budynku.

Jak podnośniki i kanały wpływają na płytę fundamentową

Obecność podnośników kolumnowych oraz kanałów diagnostycznych wymusza niestandardowe rozwiązania w zakresie przygotowania posadzki. Pod każdy podnośnik dwukolumnowy wylewa się płytę o grubości minimum 20–30 cm. Zastosowanie betonu klasy C20/25 z dodatkowym zbrojeniem zapobiega osiadaniu maszyny pod obciążeniem. Konstruktorzy umieszczają w tych miejscach siatki stalowe górą i dołem lub specjalne kotwy montażowe. Kanały diagnostyczne oznaczają konieczność przygotowania osobnej płyty dennej na obniżonym poziomie. Architekt uwzględnia w projekcie ściany boczne z wentylacją nawiewną, systemy odprowadzania cieczy oraz ergonomiczne wnęki narzędziowe. Zmiana grubości posadzki w rejonie kanału wpływa na schemat zbrojenia całej dolnej partii budynku. Odpowiednie utwardzenie gruntu pod kanałem zapobiega pęknięciom pod wpływem ciężaru aut dostawczych.

Przeczytaj również: Na co zwrócić uwagę przy projektowaniu przez architekta domu jednorodzinnego?

Siły generowane przez urządzenia bezpośrednio oddziałują na obliczenia statyczne ramy nośnej. Biuro projektowe Project Center uwzględnia w swoich analizach wytyczne normy Eurokod 1, gdzie kategoria G obejmuje pojazdy o masie do 160 kN. Standardy zawarte w Eurokodzie 3 wymagają ponadto analizy obciążeń udarowych i zmiennych w kombinacjach obliczeniowych. Ramy portalowe muszą przenosić siły pochodzące od podnoszenia pojazdów oraz gwałtownego hamowania wewnątrz strefy naprawczej. Przeniesienie znacznych obciążeń dynamicznych prowadzi do zwiększenia przekrojów słupów i rygli. Inżynierowie stosują sztywniejsze węzły mocujące, aby odpowiednio ustabilizować stalowy szkielet poddawany ciągłym drganiom.

Przeczytaj również: Jak wygląda profesjonalne projektowanie hal?

Lokalizacja bram wjazdowych a rozstaw ram nośnych

Wczesne opracowanie szczegółowej dokumentacji pozwala uniknąć kolizji między instalacjami a słupami głównymi. Profesjonalny projekt warsztatu samochodowego przygotowany w systemie stalowym zakłada precyzyjne wyznaczenie tras kablowych i orurowania sprężonego powietrza. Określenie lokalizacji podnośników umożliwia dopasowanie rozstawu słupów lub zastosowanie dźwigarów dachowych o większej rozpiętości. Przewody wyciągowe i instalacje elektryczne przebiegają wtedy bezpiecznie ponad strefą roboczą. Wyklucza to fizyczne konflikty z elementami nośnymi i zapewnia mechanikom nieprzerwany dostęp do wszystkich niezbędnych mediów.

Przeczytaj również: Jakie trendy dominują w gotowych projektach domów wielorodzinnych w Częstochowie?

Geometria wjazdów zależy bezpośrednio od głównych osi konstrukcyjnych wytyczonych przez inżyniera. Bramy segmentowe o szerokości do czterech metrów umieszcza się między ramami nośnymi rozstawionymi co pięć lub sześć metrów. Swobodne manewrowanie większymi autami wewnątrz strefy serwisowej wymaga odpowiedniego światła przejazdu i braku wewnętrznych przeszkód. Mechanicy obsługujący busy wjeżdżają na stanowiska naprawcze bez konieczności kłopotliwego cofania na zewnątrz hali.

Zaprojektowanie odpowiednich węzłów ułatwia bezinwazyjną rozbudowę obiektu o kolejne stanowiska w przyszłości. Stalowe ramy portalowe z przegubowymi połączeniami dają szerokie możliwości modyfikacji całej bryły. Bezpieczne powiększenie warsztatu o nową przestrzeń serwisową wymaga spełnienia kilku warunków konstrukcyjnych:

• przygotowania skrajnej ramy do przejęcia obciążeń z dobudowywanego dachu,
• zastosowania łatwej do demontażu obudowy ściany szczytowej,
• wyprowadzenia odpowiednich marek stalowych do połączenia nowej nawy. Zwiększenie powierzchni naprawczej w prawidłowo zaprojektowanym układzie nie narusza istniejącego szkieletu. Inwestor unika dzięki temu kosztownego wylewania nowych fundamentów pod cały budynek.

Biuro inżynieryjne Project Center z Darłowa opracowuje szczegółową dokumentację hal stalowych dla branży motoryzacyjnej, wykorzystując analizy statyczne drugiego rzędu. Modelowanie przestrzenne pozwala zoptymalizować zużycie materiałów budowlanych przy zachowaniu pełnej zgodności z normami europejskimi. Wymogi sprzętowe muszą od samego początku współgrać z nośnością szkieletu stalowego oraz parametrami fundamentów. Ścisłe zintegrowanie planu technologicznego z układem nośnym gwarantuje bezpieczeństwo pracy oraz wieloletnią bezawaryjność warsztatu. Obiekt spełnia swoje zadania wyłącznie wtedy, gdy układ strukturalny naturalnie wspiera intensywną obsługę serwisowanych maszyn.
